全国2010年1月高等教育自学考试数控技术及应用试题
课程代码:02195

一、单项选择题(本大题共20小题,每小题2分,共40分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.
1.传感器是将一种物理量转换为另一种______的装置.( )
A.物理量
B.电量
C.非电量
D.模拟量

2.下列有关数控机床的叙述中,不正确的说法是( )
A.具有柔性好、精度高、效率高的特点
B.热变形比普通机床严重
C.进给运动要求平稳、无振动
D.对刚度的要求比普通机床高

3.在FANUCl5数控系统中,设置了多达15个缓冲器,其目的是( )
A.可以同时解读15个程序段的地址指令,保证微小程序段的不间断的连续高效加工
B.可以存储15条加工程序
C.可以存储15个不同的控制参数
D.可以实现15种不同的插补功能

4.预紧滚珠丝杠螺母副时,合适的预紧力应为最大轴向负荷的( )
A.1／5
B.1／4
C.1／3
D.1／2

5.数控系统中将工件加工程序存放在( )
A.EPROM中
B.ROM中
C.由电池供电的RAM中
D.E2PROM中

6.加工中心主轴准停装置的作用是( )
A.使切削过程得到恒线速
B.测量主轴的转速
C.测量主轴的温升
D.实现刀具的自动装卸

7.FANUCl5系统中使用的总线数据带宽是______位.( )
A.8
B.16
C.32
D.64

8.下列选项中,不影响加速转矩的是( )
A.负载惯量
B.速度
C.电动机惯量
D.加速度

9.在逐点比较法圆弧插补中,若偏差函数小于零,则刀具位于( )
A.圆上
B.圆外
C.圆内
D.圆心

10.数控机床的主轴驱动动力源通常选用( )
A.交流感应电动机
B.步进电动机
C.液压马达
D.直流伺服电动机

11.在脉冲比较式进给位置伺服系统中,PT是指( )
A.脉冲／相位变换器
B.偏差补偿寄存器
C.可逆计数器
D.位置控制器

12.在闭环数控机床上铣削外圆的圆度主要反映了该机床的( )
A.伺服系统的跟随精度
B.定位精度
C.数控系统的插补精度
D.动刚度

13.数控机床的CNC装置的主要组成部分包括( )
A.光电读带机和输入程序载体
B.步进电机和伺服系统
C.信息的输入、处理和输出三部分
D.位移、速度传感器和反馈系统

14.下面措施中,可以减小数控机床开环控制系统失动量的是( )
A.减小机械传动副的机械间隙
B.增大传动件间的摩擦力
C.提高驱动件的转速
D.提高丝杠的螺距加工精度

15.可以控制电机作精确的角位移运动,但不能纠正机床传动误差的控制系统是( )
A.闭环控制系统
B.点位控制系统
C.半闭环控制系统
D.连续控制系统

16.数控机床坐标轴轴线的反向差值应为各测点的反向差值中的( )
A.平均值
B.最大绝对值
C.最小值
D.最大值

17.CIMS的中文含义是( )
A.计算机集成制造系统
B.柔性制造系统
C.柔性制造单元
D.计算机辅助设计

18.光栅位移传感器信号分析电路采用四细分技术.如果光栅尺每毫米刻线条数为100,则其分辨率为( )
A.0.002mm
B.0.0025mm
C.0.005mm
D.0.01mm

19.在数控机床的各种操作方式中,MDI方式表示( )
A.自动编程系统
B.数据自动输入
C.手动数据输入
D.手动进给代码

20.和感应同步器、磁栅等相比,光栅传感器的主要不足之处是( )
A.测量精度低
B.成本高
C.抗干扰能力差
D.测量长度小

二、填空题(本大题共10小题,每小题1分,共10分)
请在每小题的空格中填上正确答案.错填、不填均无分.
21.数控机床加在电机轴上的负载转矩包括______和摩擦转矩.
22.在FANUCl5系统中,在交流主轴电机上装有______,作为速度检测之用.
23.闭环控制系统的定位误差主要取决于______的误差.
24.反映步进电动机转矩和______之间关系的曲线称为工作矩频特性.
25.______进给伺服系统的位置控制功能是由硬件和软件两部分共同实现的.
26.光栅传感器主要由主光栅和______构成.
27.滚动导轨的预紧方法有采用______和采用调整元件两种.
28.在CNC机床上,一段轨迹曲线的加工,要经过许多次______才能完成.
29.在数控机床上,一般利用机械结构的基准设置坐标原点建立坐标系,称此坐标系为______.
30.位置反馈系统的作用是将机床运动部件的______信息反馈给CNC装置.

三、分析题（本大题共4小题,每小题5分,共20分）
31.自动编程的处理过程主要包括哪些内容?
32.简述减少机床热变形的措施.
33.试述步进电动机的静特性.
34.以鉴幅型感应同步器为例,简述其位移测量原理.

四、编程题(本大题共l小题,每小题10分,共10分)

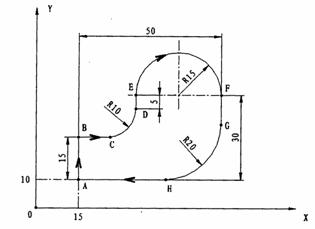

35.如图所示零件轮廓,周边加工余量0.5mm.试按照教材中所学的代码格式(JB3208—83)编制精加工程序.已知:
(1)刀具初始位置位于坐标原点,也为程序的起点和终点；
(2)加工起点为A点,加工路径按箭头所示；
(3)铣刀直径10mm,进给速度150mm／min,主轴转速800r／min；
(4)数控系统具有跨象限圆弧插补功能,考虑刀补时的刀具补偿量用D01指令设定；
要求:在给定坐标系内编写加工程序.

五、计算题（本大题共2小题,每小题10分,共20分）
36.某数控系统,数据采样系统的采样周期T=50ms,采用正弦指令进行圆弧插补时最小允许切削半径rmin=5mm,请计算最大轮廓进给速度vmax=?

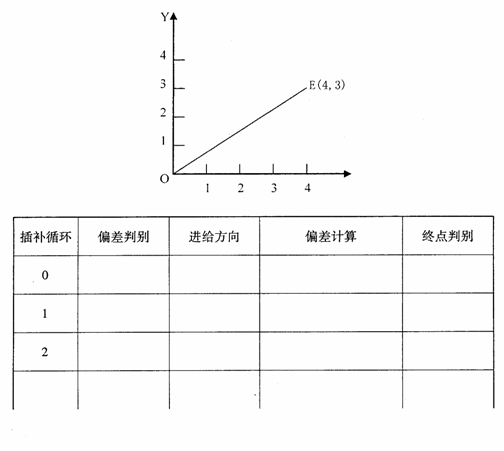

37.如图所示,OE是要加工的直线,E点坐标值为(4,3),若脉冲当量为1,用逐点比较法对该线段进行插补.试指出需要的插补循环数,按给定表格形式表述完成插补计算过程,并在图上画出刀具的插补轨迹.
